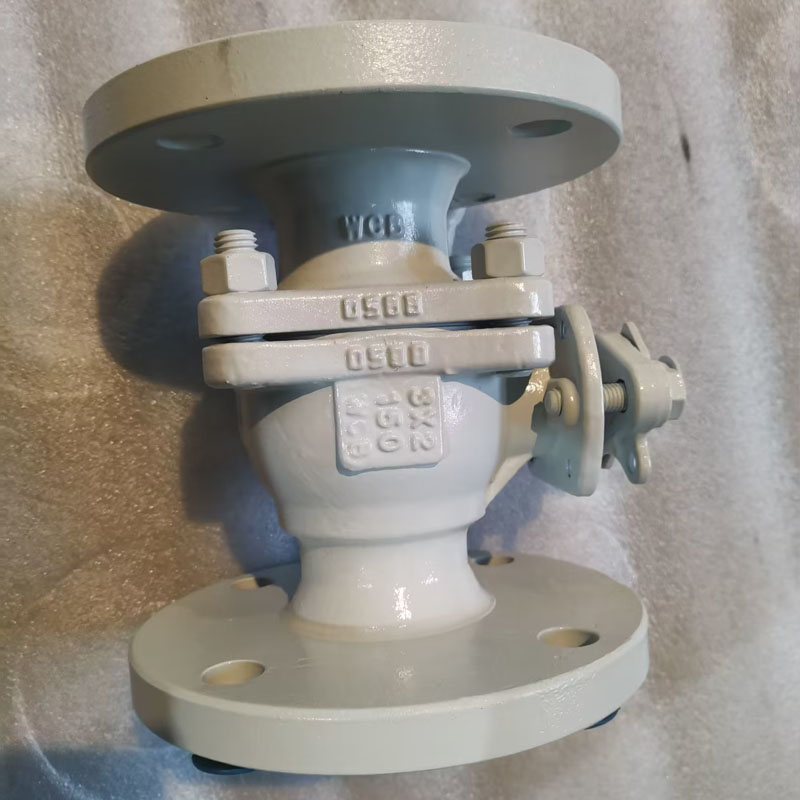

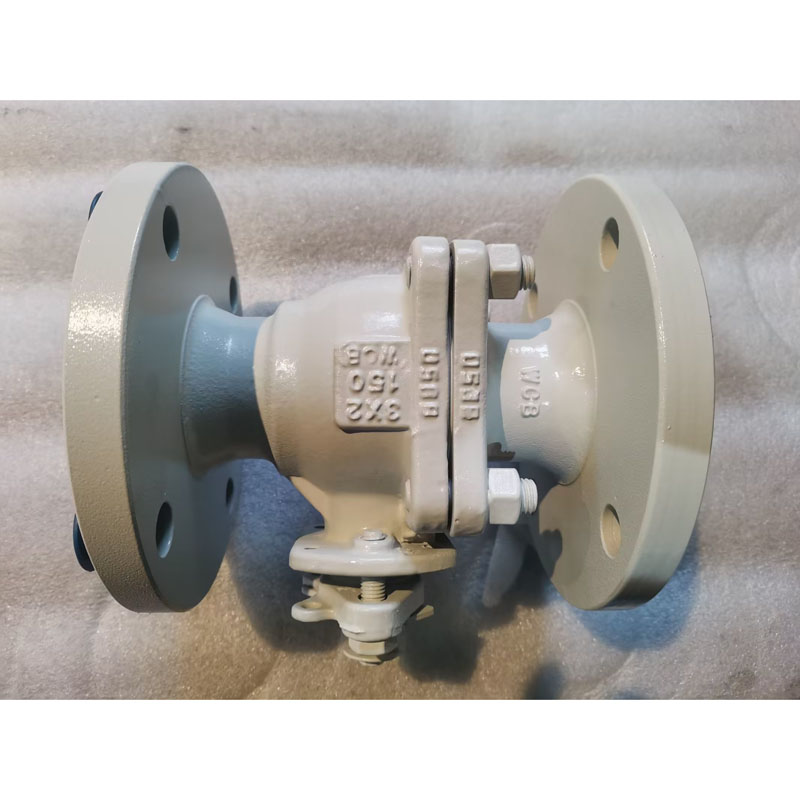

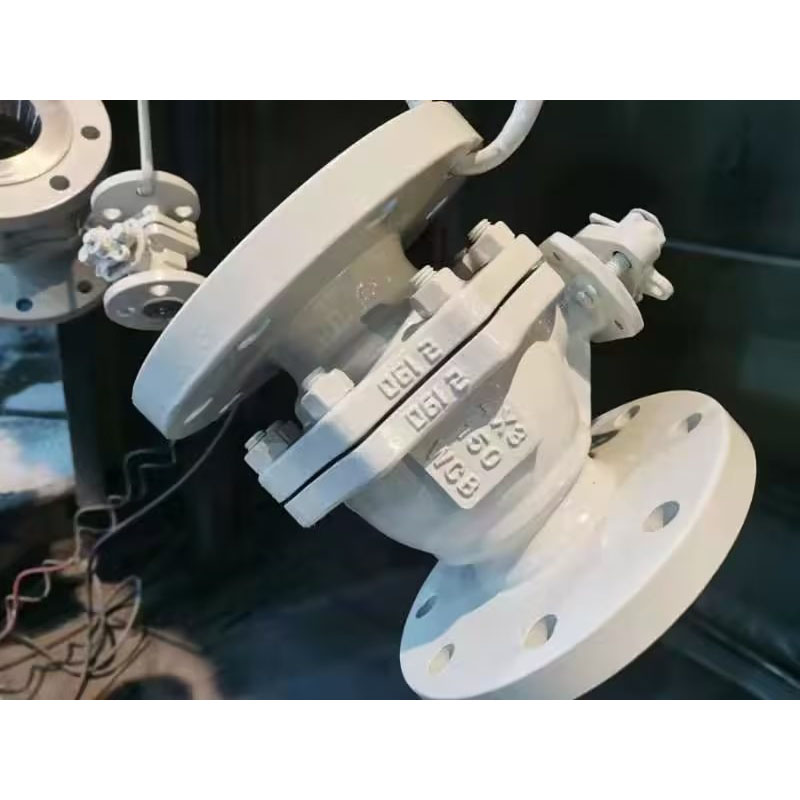

شیر توپی شناور حفره ای را کاهش دهید

شیرهای توپی شناور کاهش سوراخ به طور گسترده در صنعت نفت و گاز طبیعی استفاده می شود و ما در تولید شیرهای کاهش اندازه مختلف تخصص داریم. اگر علاقه مند هستید، با LYV® تماس بگیرید.

ارسال استعلام

توضیحات محصول

به عنوان یک تولید کننده شیر صنعتی حرفه ای در چین، LYV® در سال‌های اخیر، تعداد زیادی از دریچه‌های توپی شناور کاهش سوراخ را با کیفیت خوب به مشتریان خود ارائه کرده بود. به طور معمول، شیر کاهش دهنده حدود 30٪ سبک تر از شیرهای توپی با حفره یکسان است، بدیهی است که عملکرد شیر توپی کاهش دهنده، صرفه جویی در فضای نصب و کاهش هزینه خرید برای کل سیستم خط لوله است.


طراحی و تست استاندارد بین المللی:

استاندارد طراحی: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

استاندارد بازرسی و آزمایش: API 598 / API 6D

استاندارد تست ایمنی آتش: API 607/API 6FA

طول فلنج به فلنج: ANSI B 16.10 - الگوی کوتاه / الگوی بلند

اتصال انتهایی: انتهای فلنج دار به ANSI B 16.5، انتهای جوش لب به لب، انتهای جوش استوک.

اندازه و محدوده فشار سازنده:

NPS 1/2*3/8â تا 10*8â (برای کلاس ANSI 150LB)

NPS 1/2*3/8â تا 8*6â (برای کلاس ANSI 300LB)

NPS 1/2*3/8â تا 4*3â (برای کلاس ANSI 600LB)

سوراخ لوله: کاهش سوراخ (RB)

بدنه ساخت و ساز: پایان ورود

کاپوت/نوع روکش: کاپوت پیچ دار/کلاه کاپوت توسعه یافته

نوع صندلی: نوع نرم / نوع فلزی سخت

جهت جریان: تک جهتی/دو جهته

رسانه خدمات: گاز طبیعی، نفت، آب، گاز اکسیگون و غیره

خدمات: SOUR، ISO 15156 / NACE MR0175

ویژگی: طراحی ایمنی در برابر آتش

طراحی ضد استاتیک

ساقه اثبات بادکن

IPAD نصب شده ISO 5211

عملکرد سوپاپ: اهرم دستی / چرخ دنده حلزونی / عملگر / محرک پنوماتیک / محرک الکتریکی


MOC (بیل مواد â BOM):

بدنه و کاپوت: ASTM A 216 GR. WCB / ASTM A105N (فولاد کربن)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (فولاد کربن با دمای پایین)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (فولاد ضد زنگ)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (فولاد ضد زنگ)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (فولاد ضد زنگ دوبلکس)

توپ جامد: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

توجه: نوع صندلی فلزی Harseal درمان سطح توپ: ENP، HCR، WC، جوشکاری Ni60/Ni55

ساقه: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

: 17/4 PH

: ASTM A182 F51/ F53/ F55

مهر و موم صندلی و بدنه توپ: PTFE ویرجین / 25٪ PTFE پر شده از شیشه - GFT / PTFE پر شده با کربن - CFT

: PEEK / Delrin / Grafoil â حلقه گرافیت

بسته بندی گلند: PTFE ویرجین / 25٪ PTFE پر از شیشه â GFT / PTFE پر شده با کربن â CFT

: Grafoil â حلقه گرافیت


شیر توپی با سوراخ کاهش یافته چیست؟

شیر توپی با سوراخ کاهش یافته نوعی از شیر توپی است که قطر سوراخ داخلی آن کوچکتر از قطر لوله است، در حالی که ابعاد فلنج شیر همچنان با قطر لوله مطابقت دارد. لازمه کار این است که تلاطم و سرعت جریان سیال نگرانی عمده ای نیست و در جایی که احتمال ایجاد ذرات وجود ندارد، برای جلوگیری از انسداد دریچه.


با قطر داخلی کوچکتر، محفظه سوپاپ و اندازه توپ نیز کوچکتر است، به طوری که شیر توپی کاهش دهنده حجم کمتری را اشغال می کند، که باعث می شود فضای کمتری در هنگام نصب مصرف کند. علاوه بر این، مواد برای یک محفظه کوچکتر و توپ هزینه مواد کمتری را دریافت می کنند تا بر هزینه محصولات نهایی تأثیر بگذارد و کل هزینه سیستم خط لوله را کاهش دهد.
