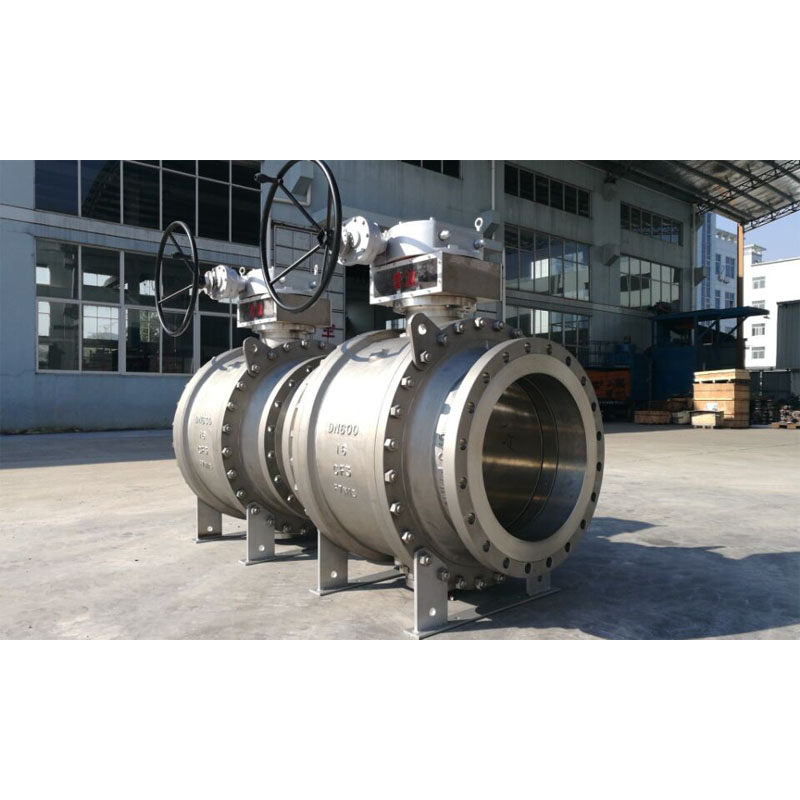

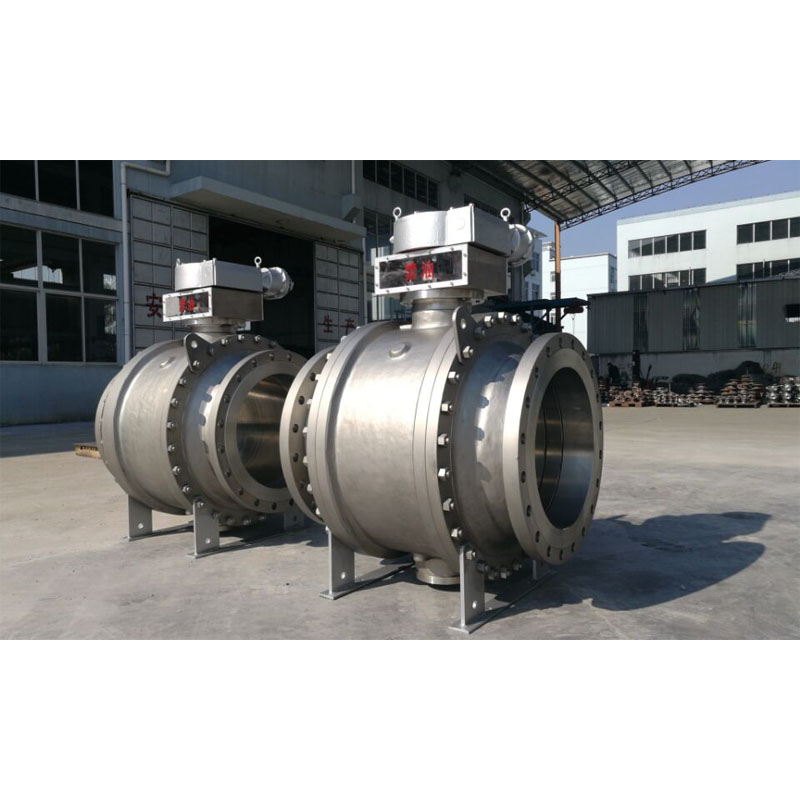

شیر توپی اکسیگون

شیر توپی Oxygon نوعی شیر توپی ویژه است که دریچه‌ها برای گاز اکسیگون در سیستم استفاده می‌شود که در هنگام مونتاژ و نصب باید کاملاً نیاز به Oil Free داشته باشد.

طراحی و تست استاندارد بین المللی شیر توپی دو تکه

استاندارد طراحی: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

استاندارد بازرسی و آزمایش: API 598 / API 6D

استاندارد تست ایمنی آتش: API 607/API 6FA

طول فلنج به فلنج: ANSI B 16.10 - الگوی کوتاه / الگوی بلند

اتصال انتهایی: انتهای فلنج دار به ANSI B 16.5، انتهای جوش لب به لب، انتهای جوش استوک.

اندازه و محدوده فشار سازنده:

NPS 1/2 اینچ تا 48 اینچ (برای کلاس ANSI 150LB)

NPS 1/2 اینچ تا 48 اینچ (برای کلاس ANSI 300LB)

NPS 1/2 اینچ تا 48 اینچ (برای کلاس ANSI 600LB)

NPS 1/2 اینچ تا 36 اینچ (برای کلاس ANSI 900LB)

NPS 1/2 اینچ تا 24 اینچ (برای کلاس ANSI 1500LB)

NPS 1/2 اینچ تا 12 اینچ (برای کلاس ANSI 2500LB)

یا

DN15 تا DN1200 (برای PN0.6Mpa، 1.6Mpa، PN2.0Mpa، PN2.5Mpa)

DN15 تا DN1200 (برای PN4.0Mpa، PN5.0Mpa)

DN15 تا DN1200 (برای PN6.3Mpa، PN10.0Mpa)

DN15 تا DN900 (برای PN15.0Mpa)

DN15 تا DN600 (برای PN25.0Mpa)

سوراخ لوله: تمام سوراخ (FB) / کاهش سوراخ (RB)

بدنه ساخت: ورودی جانبی

کاپوت/نوع روکش: کاپوت پیچ دار/کلاه کاپوت توسعه یافته

نوع صندلی: نوع نرم

جهت جریان: تک جهتی/دو جهته

رسانه خدمات: گاز اکسیگون

ویژگی: طراحی ایمنی آتش نشانی

طراحی ضد استاتیک

ساقه اثبات بادکن

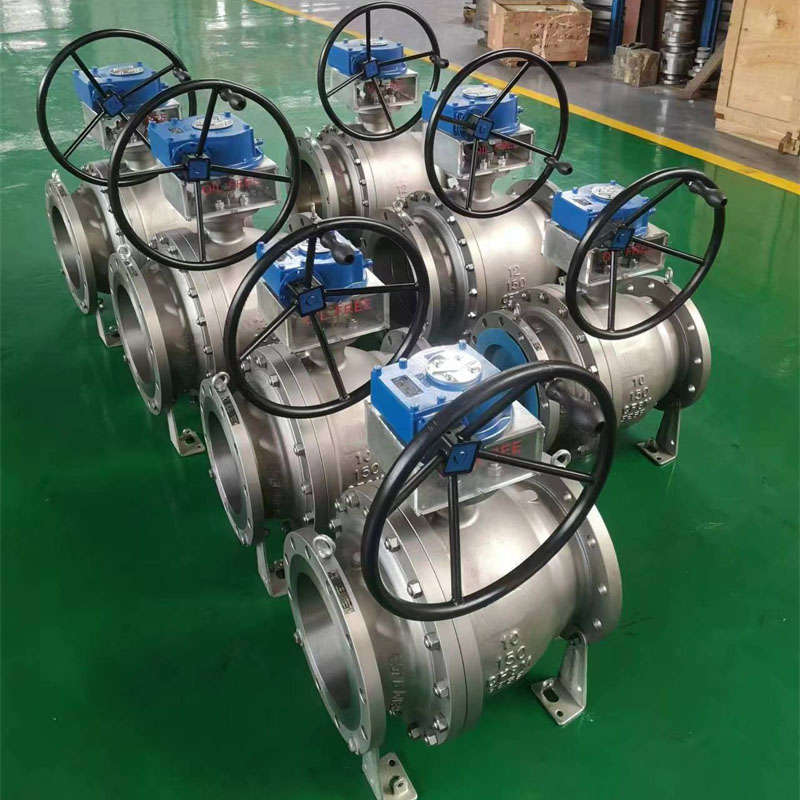

عملکرد سوپاپ: اهرم دستی / چرخ دنده حلزونی / عملگر / محرک پنوماتیک / محرک الکتریکی

MOC (بیل مواد - BOM):

بدنه و کاپوت: ASTM B148 C95800 (برنز)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (فولاد ضد زنگ)

توپ جامد: ASTM B148 C95800 (ال–برنز)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

ساقه: ASTM B148 C95800 (آل-برنز)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

مهر و موم صندلی و بدنه توپ: PTFE ویرجین / 25% PTFE پر شیشه

: PEEK / Delrin / Grafoil – Graphite Ring

بسته بندی گلند: PTFE ویرجین / 25٪ PTFE پر از شیشه - GFT / PTFE پر شده با کربن - CFT
