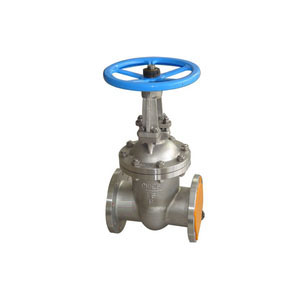

شیر دروازه ای دستی

LYV®دریچه دستی معرفی

می توانید مطمئن باشید که شیر دروازه ای دستی سفارشی شده را از LYV® خریداری کنید. ما مشتاقانه منتظر همکاری با شما هستیم، اگر می خواهید بیشتر بدانید، می توانید اکنون با ما مشورت کنید، ما به موقع به شما پاسخ خواهیم داد! شیر دروازه دستی یک جزء کنترلی است که از طریق دروازه محرک چرخ دستی در امتداد محور کانال در جهت عمودی حرکت می کند تا جریان متوسط ​​را در سیستم خط لوله قطع کند. در فرآیند استفاده، شیر باید کاملا باز یا کاملا بسته باشد و نمی توان از آن برای تنظیم جریان استفاده کرد.

هنگامی که شیر دروازه بسته است، سطح آب بندی فقط می تواند برای آب بندی به فشار متوسط ​​تکیه کند، یعنی فقط به فشار متوسط ​​تکیه می کند تا سطح آب بندی دروازه را به صندلی در طرف دیگر فشار دهد تا سطح آب بندی را ببندد. که خود آب بندی است. بیشتر شیرهای دروازه مجبور به آب بندی هستند، یعنی زمانی که دریچه بسته است، به نیروی خارجی تکیه می کنند تا دروازه را به صندلی وادار کند و سفتی سطح را آب بندی کند.

راشیر دروازه ای دستیکه صفحه دروازه آن در یک خط مستقیم با ساقه حرکت می کند، شیر دروازه میله بالابر (به آن شیر دروازه باز میله ای نیز می گویند). معمولاً یک نخ نردبانی روی میله بالابر وجود دارد، از طریق مهره در بالای شیر و شیار راهنما روی بدنه سوپاپ، حرکت چرخشی به یک حرکت مستقیم، یعنی گشتاور عملیاتی به رانش عملیاتی. برخی از شیرها، مهره ساقه روی دروازه قرار دارد، چرخ دستی می چرخد ​​تا ساقه را بچرخاند و دروازه بلند می شود. به این نوع شیر، شیر دروازه ای میله ای دوار یا شیر دروازه ای میله ای تیره می گویند.

LYV®پارامتر دریچه دستی (مشخصات)

قطر اسمی: DN15-DN1200

فشار اسمی: 1.6 MPA-6.4 Mpa

دمای قابل اجرا: 120

محیط قابل استفاده: آب، روغن، بخار

جنس بدنه: فولاد ریخته گری، فولاد کربن

حالت اتصال: اتصال فلنجی

طراحی و ساخت: GB12234

طول ساختار: GB12221

استاندارد فلنج: GB9113; JB79

تست بازرسی: GB/T13927; HG/T9092

LYV® شیر دروازه ای دستیویژگی و برنامه

â  الزامات استاندارد، آب بندی قابل اعتماد، عملکرد قابل اعتماد، شکل زیبا را برآورده کنید.

(2) جفت آب بندی معقول است، سطح آب بندی دروازه و صندلی از روکش آلیاژ سخت با سختی متفاوت ساخته شده است که دارای آب بندی قابل اعتماد، سختی بالا، مقاومت در برابر سایش، مقاومت در برابر درجه حرارت بالا، مقاومت در برابر خوردگی، مقاومت در برابر سایش خوب و زندگی طولانی؛

¢ ساقه شیر دارای مقاومت در برابر خوردگی، مقاومت در برابر سایش و مقاومت در برابر سایش پس از تهویه و درمان نیتریدینگ سطح است.

(4) ساختار قوچ الاستیک از نوع گوه، یاتاقان رانش با قطر بزرگ، اصطکاک کوچک و مجهز به چرخ دستی ضربه ای، باز و بسته شدن آسان.

(5) می تواند از انواع استانداردهای فلنج لوله و فرم سطح آب بندی فلنج برای رفع نیازهای مختلف مهندسی و نیازهای کاربر استفاده کند.

LYV®جزئیات شیر ​​دروازه دستی
