LYV®تولید کننده شیرآلات صنعتی حرفه ای خود را معرفی کرده است

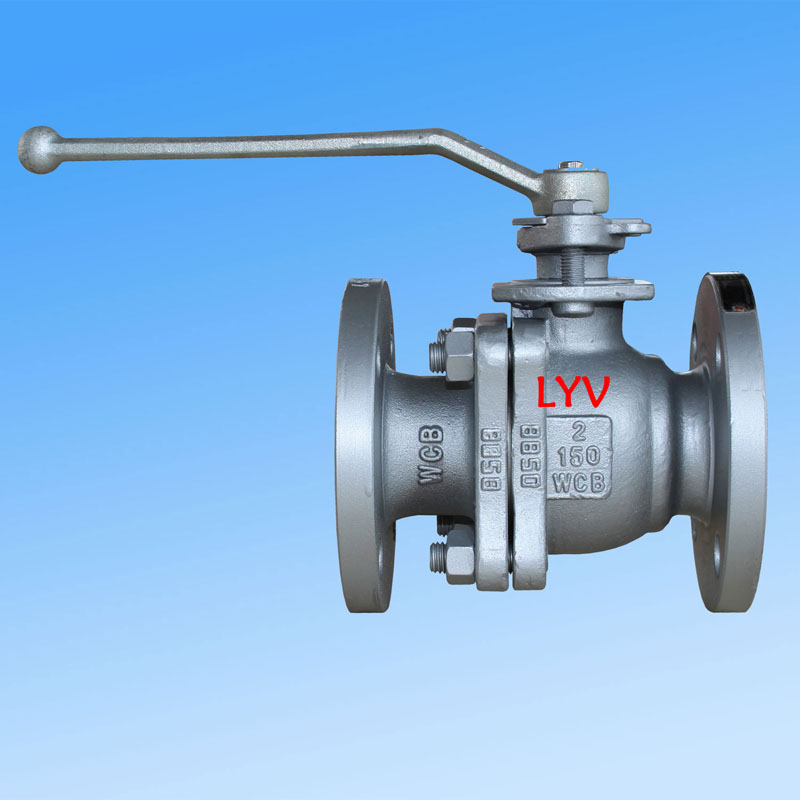

شیر توپی شناور 2 قطعهیکی از پرکاربردترین انواع شیر در سیستم های لوله کشی صنعتی می باشد. این شرکت شیرآلات را به بازارهایی از جمله آمریکای شمالی، آسیای جنوب شرقی، روسیه و خاورمیانه صادر می کند. با تجهیزات ماشینکاری CNC و نیروی کار ماهر، LYV® دارای ظرفیت تولید سالانه بیش از 50000 سوپاپ است که از الزامات استاندارد و سفارشی پشتیبانی می کند.
طراحی و ساخت
شیر توپی شناور 2 تکه دارای ساختاری با بدنه تقسیم شده با طراحی توپ شناور است. مطابق با مهندسی شده استISO 17292، API 608 و API 6Dاستانداردها این شیر در پیکربندی های با سوراخ کامل (FB) یا با سوراخ کاهش یافته (RB) با ساختار بدنه ورودی انتهایی موجود است. گزینههای کاپوت شامل کاپوت پیچدار یا کاپوت بلند هستند و انواع صندلیها در انواع صندلی نرم یا فلزی مهر و موم سخت ارائه میشوند. جهت جریان می تواند یک طرفه یا دو طرفه باشد که انعطاف پذیری را برای الزامات مختلف فرآیند فراهم می کند.
اندازه و محدوده فشار
| کلاس فشار |
محدوده اندازه (NPS) |
محدوده اندازه (DN) |
| کلاس ANSI 150LB |
1/2" - 10" |
DN15 - DN250 |
| ANSI کلاس 300LB |
1/2 اینچ - 8 اینچ |
DN15 - DN200 |
| ANSI کلاس 600LB |
1/2" - 4" |
DN15 - DN100 |
توجه:برای رتبه بندی PN، شیر PN0.6، PN1.6، PN2.0، PN2.5 تا DN250 را پوشش می دهد. PN4.0 و PN5.0 تا DN200؛ PN6.3 و PN10.0 تا DN100.
استانداردهای طراحی و تست
| دسته استاندارد |
استاندارد مرجع |
|
استاندارد طراحی
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
بازرسی و تست
|
API 598 / API 6D |
|
تست ایمنی آتش نشانی
|
API 607 / API 6FA |
|
طول فلنج به فلنج
|
ANSI B16.10 – الگوی کوتاه / الگوی بلند |
|
پایان دادن به اتصالات
|
فلنج دار (ANSI B16.5)، جوش لب به لب، جوش سوکت |
ویژگی های کلیدی
-
طراحی ایمن در برابر آتش- مطابق با API 607 / API 6FA
-
طراحی ضد استاتیک- برای عملکرد ایمن بار استاتیک را از بین می برد
-
ساقه اثبات بادکن- از خروج ساقه تحت فشار جلوگیری می کند
-
سرویس رسانه- گاز طبیعی، نفت، آب، اکسیژن و سایر سیالات صنعتی
-
سرویس ترش- مطابق با ISO 15156 / NACE MR0175
-
عملکرد سوپاپ– اهرم دستی، دنده حلزونی، محرک پنوماتیک، محرک الکتریکی
مصالح ساختمانی (BOM)
بدنه و کاپوت
| درجه مواد |
توضیحات |
| ASTM A216 GR. WCB / A105N |
فولاد کربن |
| ASTM A352 LCB / LCC / A350 LF2 |
فولاد کربنی با دمای پایین |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (فولاد ضد زنگ) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (فولاد ضد زنگ) |
| ASTM A351 Gr. CF8C |
فولاد ضد زنگ |
| ASTM A890 4A / 5A / 6A |
فولاد ضد زنگ دوبلکس |
توپ جامد
| درجه مواد |
توضیحات |
| A105N + ENP / A105N + TCC |
فولاد کربن با آبکاری نیکل الکترولس / روکش کاربید تنگستن |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
فولاد ضد زنگ |
| ASTM A182 F51 / F53 / F55 |
فولاد ضد زنگ دوبلکس / سوپر دوبلکس |
نکته برای صندلی فلزی هارد سیل:درمان های سطح توپ شامل ENP، HCR، WC، و جوشکاری Ni60 / Ni55 است.
ساقه
| درجه مواد |
توضیحات |
| ASTM A182 F6a |
فولاد ضد زنگ مارتنزیتی |
| ASTM A182 F304 / F316 / F304L / F316L |
فولاد ضد زنگ |
| 17-4 PH |
فولاد ضد زنگ سختکننده بارش |
| ASTM A182 F51 / F53 / F55 |
فولاد ضد زنگ دوبلکس / سوپر دوبلکس |
صندلی، مهر و موم بدنه و بسته بندی گلند
| مواد |
برنامه |
| PTFE ویرجین |
صندلی / مهر و موم بدن / بسته بندی گلند |
| 25% PTFE پر از شیشه (GFT) |
صندلی / مهر و موم بدن / بسته بندی گلند |
| PTFE پر شده با کربن (CFT) |
صندلی / مهر و موم بدن / بسته بندی گلند |
| PEEK / دلرین |
صندلی / مهر و موم بدن |
| گرافول (حلقه گرافیت) |
صندلی / مهر و موم بدن / بسته بندی گلند |
برنامه و خدمات
شیر توپی شناور 2 تکه برای طیف گسترده ای از کاربردهای صنعتی از جمله نفت و گاز، پتروشیمی، تولید برق، تصفیه آب و سیستم های خط لوله مناسب است. با اتصالات انتهایی جوش لبه دار، لب به لب یا جوش سوکتی موجود است و می توان آن را به صورت دستی یا با محرک های خودکار کار کرد. LYV® پشتیبانی کامل پس از فروش و تحویل به موقع را با پشتیبانی تیم های مهندسی و تولید مجرب خود ارائه می دهد.
توجه:برای ترکیب مواد سفارشی، درجه بندی فشار، یا پیکربندی محرک، لطفاً با مشخصات پروژه خود مستقیماً با LYV® تماس بگیرید.
